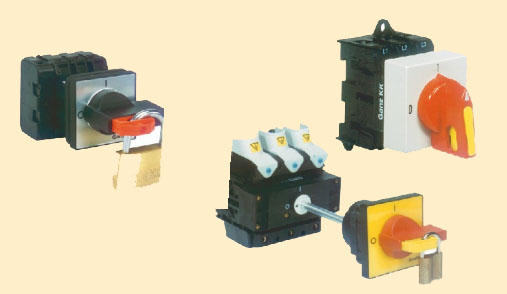

Ручные переключатели GK20..GK115

Рубрика: GANZ KK
Метки: ganz | ручные переключатели

Просмотров: 4140

В отличие от ручных

переключателей типов КК основной узел выключателей типов GК содержат три контакта двойным

прерывателем, которые двигаются в направлении оси выключателя.

Расходящееся

структурное построение

частично означает и отличающуюся область потребления. Выключатели типов GК

из-за больших отверстий между контактами в основном применяемы в

качестве выключателя-разъединителя и

аварийного выключателя, но не выключателя, но не переключателя со

звезды на треугольник. Все

типы производятся арретировочным

углом

90°.

	GK 20	GK 32	GK 41	GK 64	GK 80	GK 100
Номинальное изоляционное напряжение U_i [V]	690
Включаемая мощность P_e [kW] (400 V, AC-3)	5,5	7,5	11	18,5	22	30
Конвенциональный тёпловой ток [А] I_th (=I_e 400 V, AC-1)	25	32	40	63	80	100
Размеры передней панели [мм]	30*30		48*48		64*64

	GK 125	GK 160	GK 250	GK 315
Номинальное изоляционное напряжение U_i [V]	1000
Включаемая мощность P_e [kW] (400 V, AC-3)	37	45	55	75
Конвенциональный тёпловой ток [А] I_th (=I_e 400 V, AC-1)	125	160	250	315
Размеры передней панели [мм]	88*88
