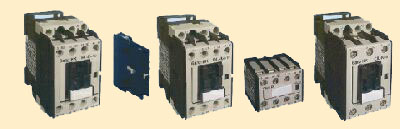

Электромагнитные контакторы GANZ KK серия DL-K 4-18,5 кВт

Рубрика: GANZ KK
Метки: | |

Просмотров: 2585

Типовые варианты:
Типовой знак Коммутируемая мощность

Pe[kW]

(AC-3; 400V)

Тёпловой ток

Ith[A]

DL-K-4-10

DIL-K-4-01

4 22
DL-K-5-10

DL-K-5-01

5 25
DL-K-7-10

DL-K-7-01

7 32
DL-K-11-10

DL-K-11-01

11 32
DL-K-15 15 54
DL-K-18 18 54
Обозначение: «10» 1 встроенный замыкающий, «01» - 1 размыкающий вспомогательный контакт
-DL-K(G...контакторы управляемые постоянным напряжением
-HL-K вспомогательные контакторы

   (В типовом знаке двухзначное число означает количество замыкающих и размыкающих контактов).

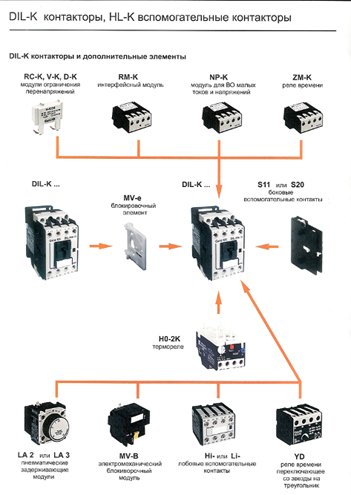

Дополнительные

элементы:

    Прикрепляемые методом

    прищёлкивания на лобовую поверхность:

  • двух- или
  • четырёхполюсные вспомогательные контактные блоки,

  • пневматическое реле
  • времени протяжное или с замедленным отпусканием,

  • реле времени для
  • переключения со звезды на треугольник.

    На верхней стороне

    присоединяемы к выводам катушки:

  • модули
  • ограничения

    перенапряжений.

    Приспособливаемые к

    боковым поверхностям:

  • 1
  • замыкающий 1

    размыкающий или 2 размыкающего вспомогательного контактного блока,

  • механически
  • блокирующий элемент одновременного действия двух контакторов.

    На нижние зажимы

    контактора подсоединяемо:

  • термореле
  • против перегрузок

    Управление
  • переменное (12...600 V
  • 50/60 Hz), или постоянное напряжение

    катушки (12...250 V),

  • главная цепь,
  • нагружаемая с переменным или постоянным

    напряжением,

  • три вывода катушки
  • (А1:наверху, А2: наверху и внизу),

  • размеры катушек
  • типоразмеров независимы от номинального

    напряжения

    Безопасность, охрана

    окружающей среды

  • степень
  • защиты IP 20, защита против опасного прикосновения человеком,

  • контакты не содержат
  • кадмий, пластмассовые детали свободные

    от асбеста.

Эстетичное сочетание цветов, современный дизайн

  Право

на знакCE

Степень защиты IP 20

Относящийся стандарт: EN 60947-4-1
